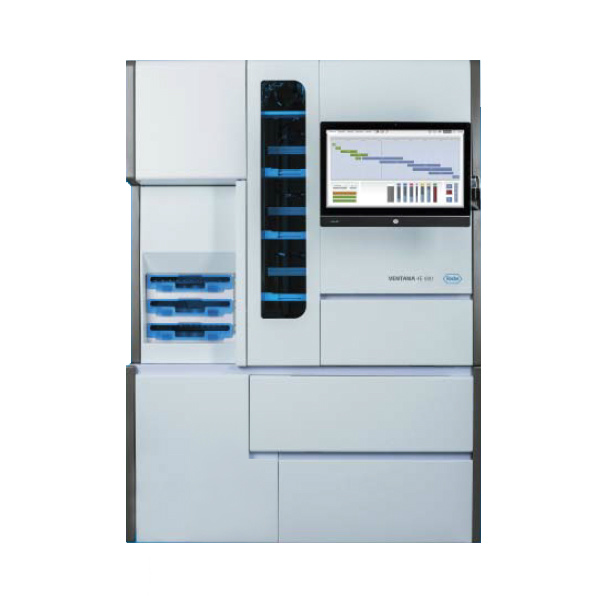

全自動H&E染色装置 ベンタナ HE 600

製造販売企業: ロシュ・ダイアグノスティックス株式会社

カテゴリ: 病理検査機器 > 自動組織細胞染色装置

販売・取次ぎは行っておりませんので、お問い合わせは<各企業>にお願いいたします。

製品について

【H&E染色は、この一台でもっとシンプルになる。】
スライドガラスを載せたスライドトレーをトレーポータルにセットするだけで、ベーキングから封入までを自動で行います。封入機との接続や、別途ベーキング装置を容易する必要がないため、作業効率の向上と省スペース化に貢献。病院、検査センターで活躍する体外診断用の新たな全自動H&E染色装置、ベンタナ HE 600。この一台が、病理組織学検査をよりシンプルにします。

特長

●ベーキングから脱パラフィン・染色・封入・乾燥までをコンティニュアスに全自動で処理。業務の効率化と標準化が望めます。
●スライドガラスごとに、品質管理された常に新しい試薬を滴下。染色性を一定に保ち、再現性の良い染色標本を提供します。
●キシレンを使用しないことで、検査技師の方々のリスク低減に貢献。また、Individual Slide Stainingにより、標本間のコンタミネーションを防ぎます。
●最優先に考えたのは、処理能力を低下させてもルーチンを止めないこと。そのために、ポータルと染色モジュールを複数個所配置しています。
●ベーキング、封入、乾燥モジュールを独立した外部系統にすることで、万一の際に経路を遮断してポータルと染色モジュールだけを動かせるようにしています。

製品詳細

機能説明

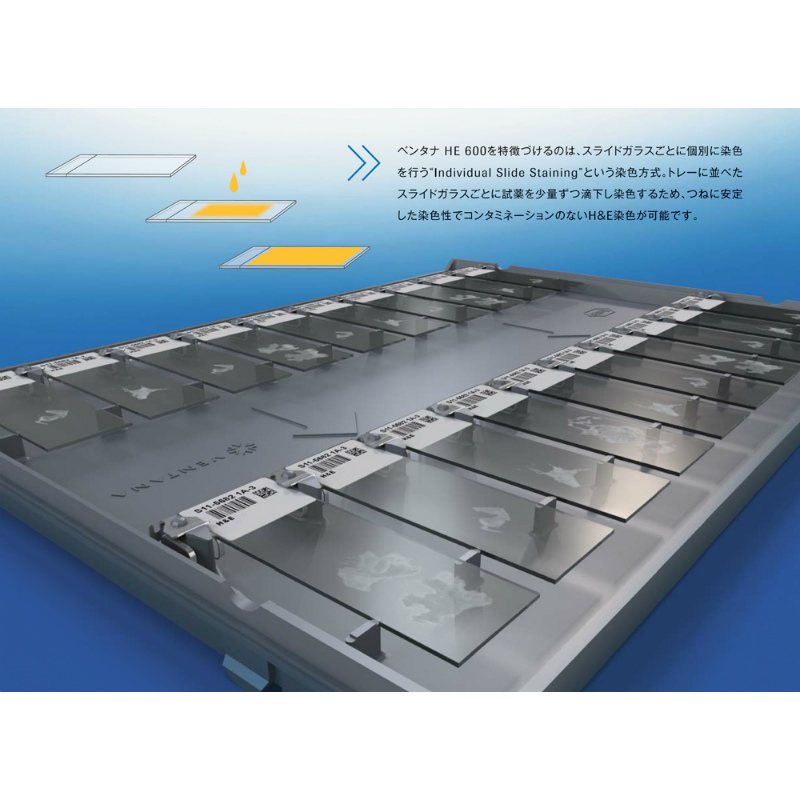

Individual Slide Staining
スライドごとに、個別に染める新発想。
目指したのは、次世代のスタンダード。

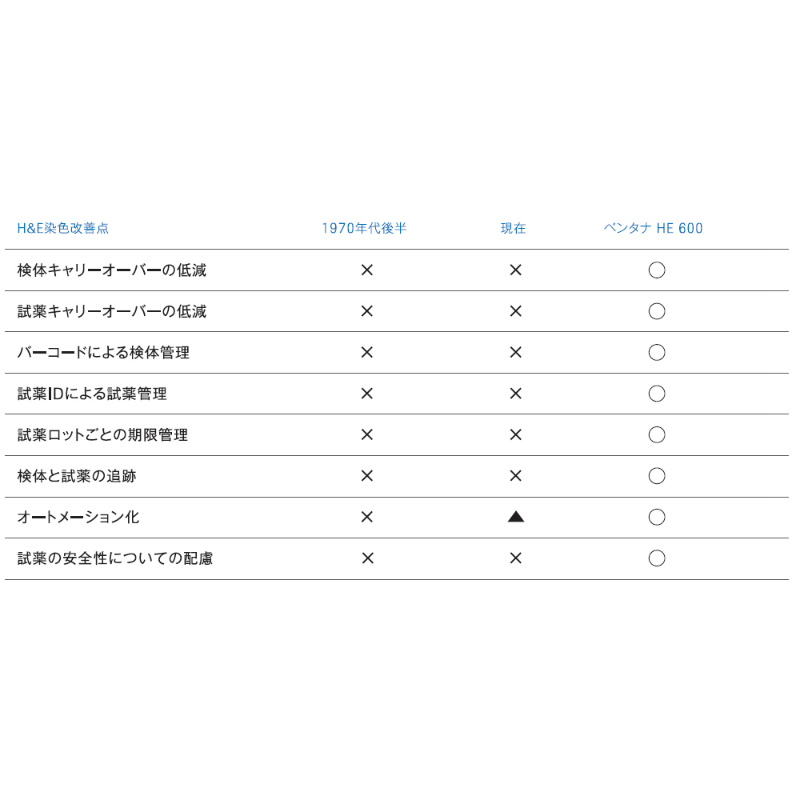

技術が進歩するにつれ、臨床検査室では高度な自動化と標準化が達成され、患者さんや検査技師の皆さまへの安全性の配慮が進められました。また、検査の進捗状況の的確な管理や、クロスコンタミネーションの回避においても改善が進んでいます。その一方で、病理検査室では、染色枚数の多いH&E染色でさえ、いまだに多くの課題が残ったままです。標準化と自動化の推進。そして、そこに潜む様々な問題解決へ向けた取り組みこそ、ロシュがベンタナ HE 600を開発した、大きな理由のひとつです。
ベーキングから乾燥までを全自動で処理。
・Individual Slide Staining方式の染色を支える、数々のテクノロジーを採用。
・ロシュの新たな全自動H&E染色装置が、病理組織検査を次のステージへと進めます。
病理検査に、3つの価値を。
作業効率の向上、安定した染色性の実現、そして、患者さん・臨床検査技師の方々のリスクの低減。そのすべてを実現するための、様々な工夫が凝縮されています。

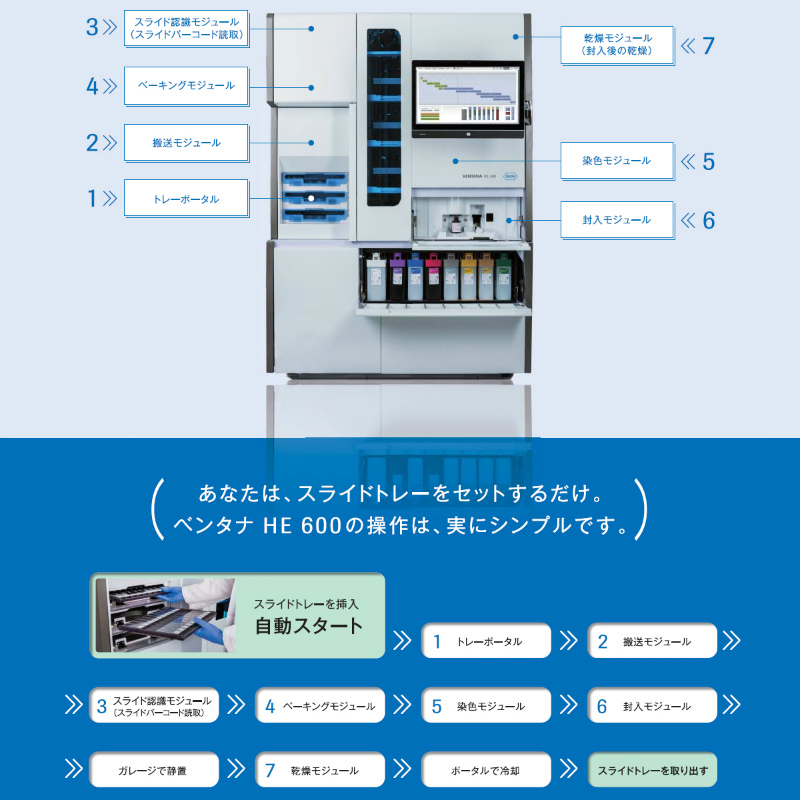

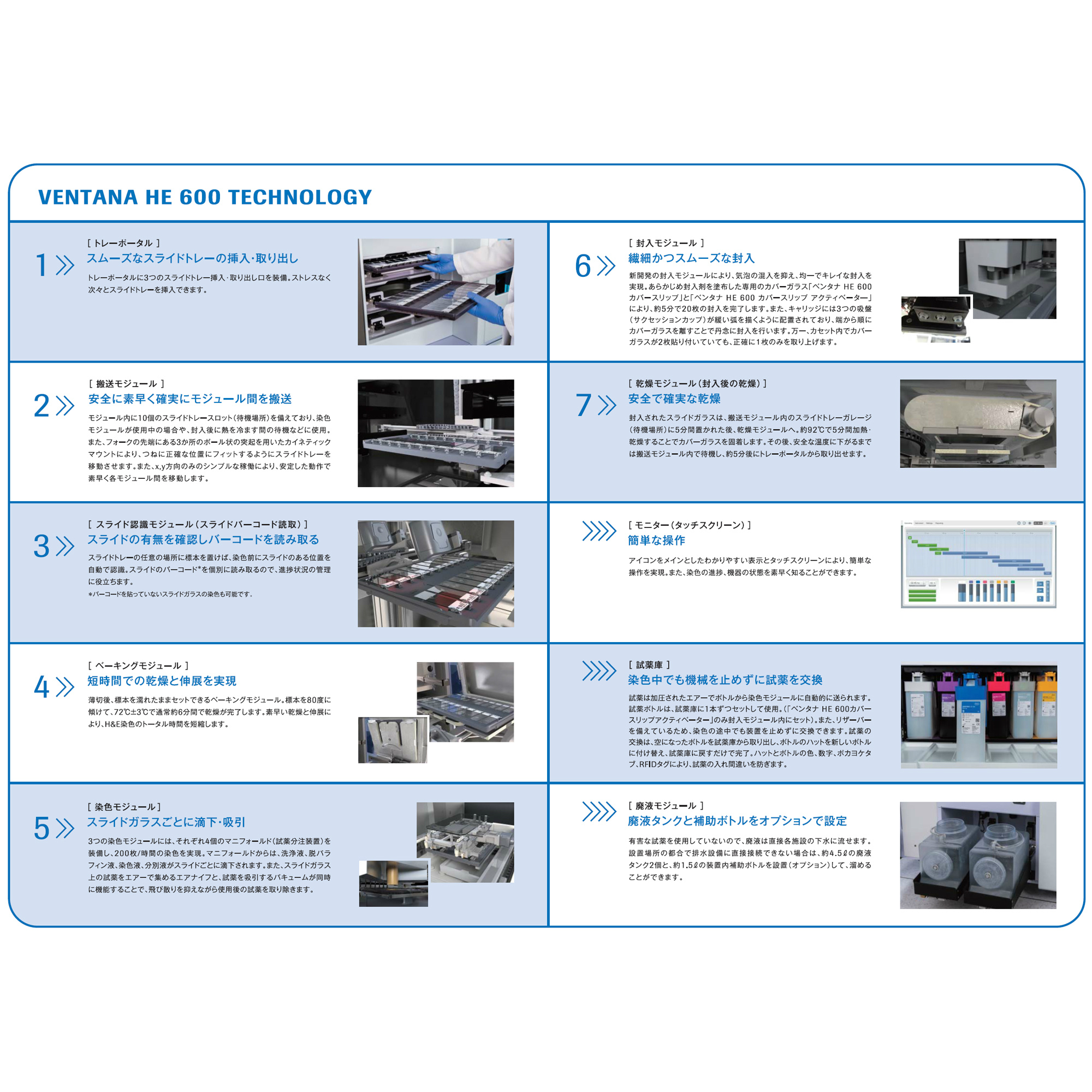

機能一覧
【トレーポータル】スムーズなスライドトレーの挿入・取り出し
【搬送モジュール】安全に素早く確実にモジュール間を搬送
【スライド認識モジュール(スライドバーコード読取)】スライドの有無を確認しバーコードを読み取る
【ベーキングモジュール】短時間での乾燥と伸展を実現
【染色モジュール】スライドガラスごとに滴下・吸引
【封入モジュール】繊細かつスムーズな封入
【乾燥モジュール(封入後の乾燥)】安全で確実な乾燥
【モニター(タッチスクリーン)】簡単な操作
【試薬庫】染色中でも機械を止めずに試薬を交換
【排液モジュール】排液タンクと補助ボトルをオプションで設定
420通りのプロトコールで対応する、多彩な染色。
核をもう少し青くしたい。組織の層をもう少し明確に分かるようにしたい。ムチンを脱色したい。そんな、幅広い要望に420通りのプロトコールで対応。臓器タイプ別にプロトコールを分けて染色することもできます。また、ベンタナ HE 600は、つねに一定の染色条件で染色を行うため、染色性の変動を激減させ、安定した仕上がりを可能にします。

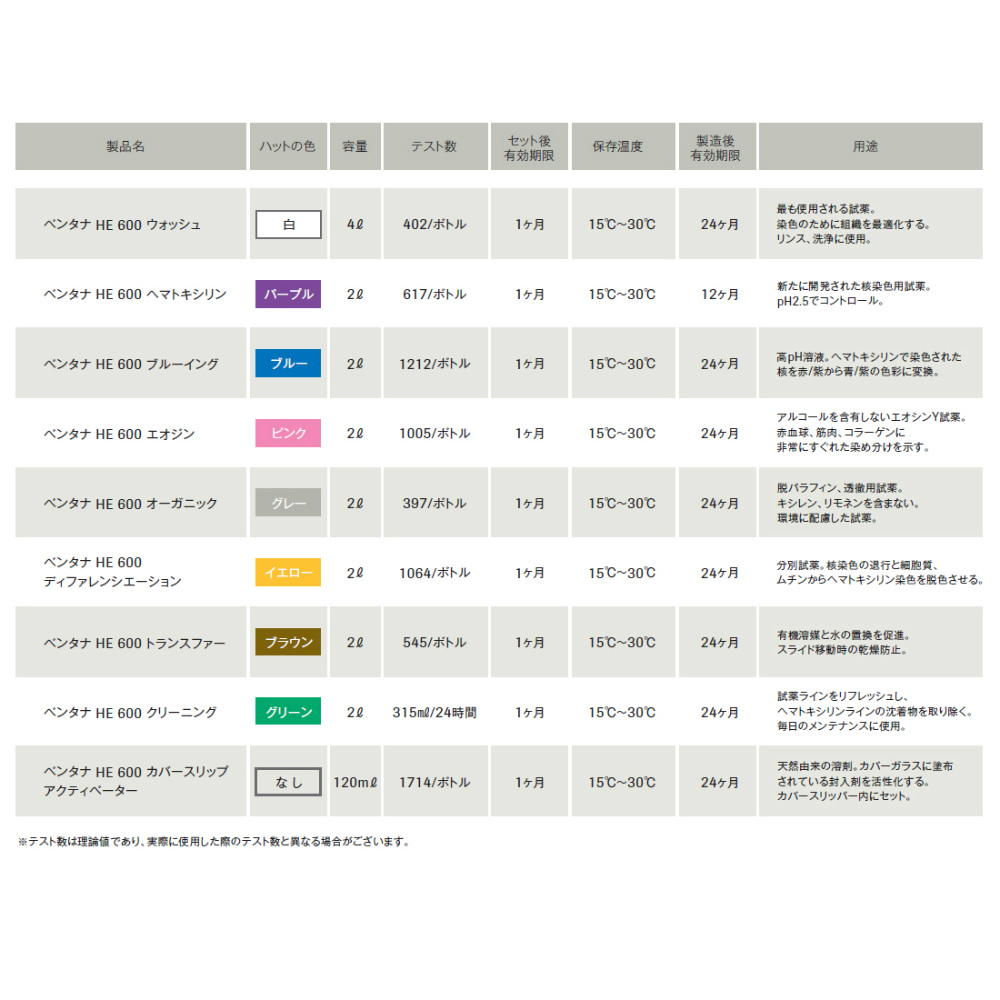

ベンタナ HE 600試薬一覧

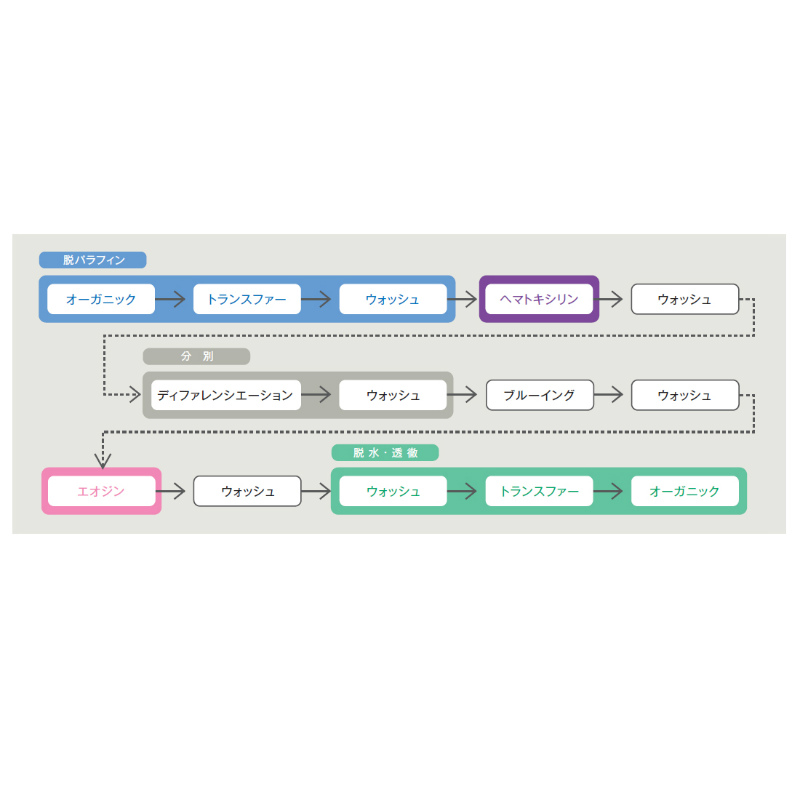

染色工程


▲製品詳細メニュへ戻る

仕様

仕様
処理能力
200スライド/時間, 最初のトレー染色終了まで約40分(通常のプロトコールの場合)
温度コントロール
【ベーキングモジュール】72±3℃
【染色モジュール】42±3℃
【乾燥モジュール】92±3℃
表示
【モニター】21.5インチモニター, 幅48cm×高さ27cm, タッチスクリーン
方式
Individual Slide Staining
機能
バーコードによるトラッキング, ベーキング, 脱パラフィン, 染色, 脱水, 封入, 乾燥
給水
不要
排水
排水管に直接排水可能(施設の排水基準による)
または、内蔵ボトルに貯蔵可能(オプション)
内蔵ボトルの場合, 9.2L保存可能(4.6L×2)
補助ボトル1.5L
外部換気
取り付け推奨
騒音
最大65dB
スライドトレー収容数
10トレー
スライド収容数/トレー
最大20スライド
トレーポータル
3
使用できるスライドサイズ
25mm×76mmまたは26mm×76mm(トレーによる)
バーコード
1D and 2Dバーコード
プロトコール
420通り設定可能
ヘマトキシリン:1~10レベル
エオジン:1~10レベル
分別:0~3レベル(H1選択時0~5レベル)
アラーム
エラー時アラーム音により知らせる
スタット割り込み機能
あり
リモートサポート
可, CareGiverによる
試薬
機能説明参照
環境対策
キシレンフリー, エタノールフリー, 試薬ボトルはリサイクル用プラスチックとして廃棄可能
メンテナンス
【毎日のメンテナンス】24時間に1回の自動洗浄
【定期メンテナンス】エンジニアによる年2回の定期点検と定期交換部品の交換が必要
一般仕様
一般的名称
自動染色装置
重量
最大680kg
寸法
幅145cm×奥行70cm×高さ202cm
電源
【電圧】AC30V±10%
【周波数】50/60Hz
【電流】30A
使用環境
【温度】15~32℃
【湿度】10~80%
【標高】海抜1,828mまで
商品コード
518-111632
JMDNコード
70191000
クラス分類
クラスI
特定保守
該当
設置管理
非該当
届出番号
13B1X00201000064
