製品詳細

特長

●高精度分注(CV1.0%以下、絶対量±3%以内)の高速化を実現しました。
●検体の集中する時間帯にも十分対応でき、TAT(Turn Around Time：検査結果報告時間)の短縮につながります。
●チューブフィーダー内蔵により、子検体容器供給の自動化を実現しました。
●元検体・子検体がセットになっていることで検体検索の必要がなくなり、その後のリカバリーがより効率的に処理可能となります。
●タッチパネル式の簡単操作でオペレータをアシストします。
●検体の供給・取り出し、消耗品の供給・廃棄などあらゆる操作が装置前面から可能。装置の設置レイアウトの様々な検討が可能となります。
●機能別モジュールを組み合わせることで、施設の規模・運用方法や様々なご要望にお応えするシステム構築が可能です。

製品詳細

• 機能説明
• 仕様
• バリエーション
• シリーズ

機能説明

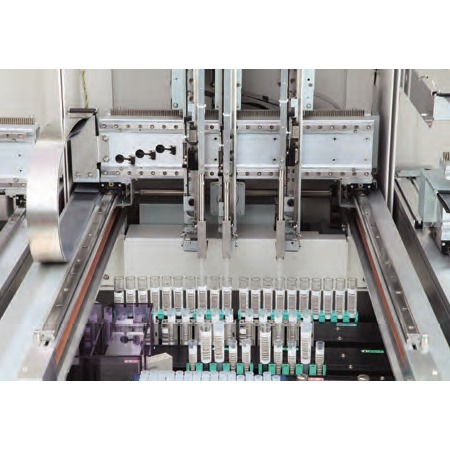

高速/高精度分注の実現
日立が誇る分注技術のひとつ、高精度分注(CV1.0%以下、絶対量±3%以内)の高速化を実現しました。3ノズル可変ピッチ分注機構の採用で、1：2分注でも500元検体/H以上※の高い処理能力を発揮します。検体の集中する時間帯にも十分対応でき、TAT(Turn Around Time：検査結果報告時間)の短縮につながります。
※ 高速容器供給移載モジュールでのシステム構築の場合

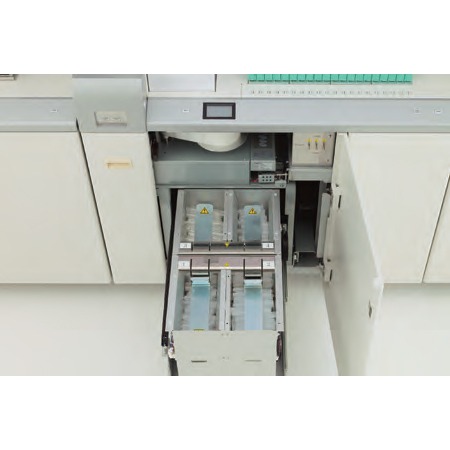

子検体容器供給の自動化
チューブフィーダー内蔵により、子検体容器供給の自動化を実現しました。市販容器から外部検査委託会社専用容器まで最大4管種の同時使用に対応し、分注項目ごとに使用容器の選択が可能です。また、発行ラベル自動チェック機能も搭載。印字ミス、読み取り不可、貼付不備などがあった場合は、再発行を行い、検査工程でのエラーを未然に防ぎ、信頼性が向上します。

リカバリー処理のサポート
検体量不足、フィブリン検知などの分注エラーが発生した際は、処理を中断することなく対象の元検体・子検体をセットにして専用エリアに自動的に移載が可能です。元検体・子検体がセットになっていることで検体検索の必要がなくなり、その後のリカバリーがより効率的に処理可能となります。

かんたん操作
タッチパネル式の簡単操作でオペレータをアシスト。各モジュールの前面スイッチ・タッチパネルからのアラーム解除も可能にするなど、さらに操作性が向上しました。

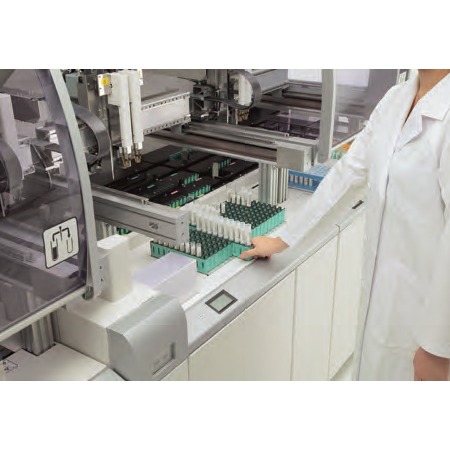

フロントアクセス/オープンスタイル
検体の供給・取り出し、消耗品の供給・廃棄などあらゆる操作が装置前面から可能。装置の設置レイアウトの様々な検討が可能となります。また、内部の操作が確認できる視認性の良いカバーを採用しているので検体処理の状況確認も容易で安心感があります。安全ガードを開けることで検体の取り出し、アラームの解除、装置の清掃などが容易にできます。

多彩なシステムバリエーション
機能別モジュールを組み合わせることで、施設の規模・運用方法や様々なご要望にお応えするシステム構築が可能です。また、直線搬送・ターンユニットなどを組み合わせることで設置条件のレイアウトに合った搬送システムの構築が可能です。

使いやすさと高性能の融合
　

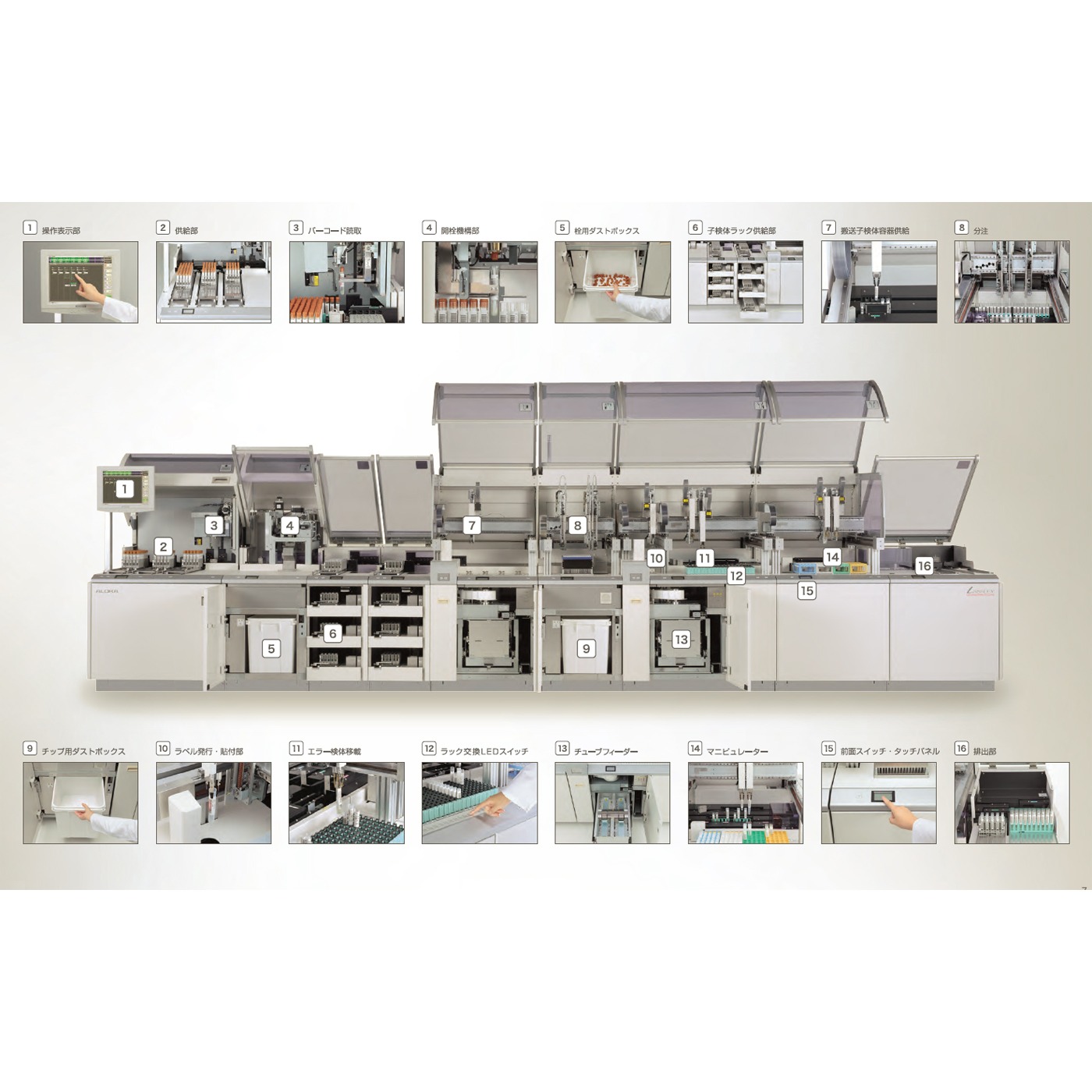

モジュールラインアップ
　

システムラインアップ
　

搬送システム構成
LabFLEX3500は、各種自動分析装置への搬送接続が可能です。直線搬送から、ターン機構を利用したL字・T字搬送まで、設定条件のレイアウトに合った搬送ラインの構築が可能です。

システム構成例
　

▲製品詳細メニュへ戻る

仕様

▲製品詳細メニュへ戻る

バリエーション

	LabFLEX 3500　type C タイプ ベーシックモデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】300元検体/H 以上 【開栓】- 【移載】300元検体/H 以上 重量 約810kg 寸法 幅約2,320mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA 【ブレーカー容量】1,500VA
	LabFLEX 3500　type DC タイプ ベーシックモデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】300元検体/H 以上 【開栓】500元検体/H 以上 【移載】300元検体/H 以上 重量 約960kg 寸法 幅約2,870mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,200VA 【ブレーカー容量】1,500VA
	LabFLEX 3500　type E タイプ ベーシックモデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約895kg 寸法 幅約2,620mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,200VA 【ブレーカー容量】1,500VA
	LabFLEX 3500　type DE タイプ ベーシックモデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,045kg 寸法 幅約3,170mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】800VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type ET タイプ ベーシックモデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,175kg 寸法 幅約3,350mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】800VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type DET タイプ ベーシックモデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,325kg 寸法 幅約3,900mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JE タイプ ベーシックモデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,115kg 寸法 幅約4,320mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】800VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JDE タイプ ベーシックモデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,265kg 寸法 幅約4,870mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JET タイプ ベーシックモデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,395kg 寸法 幅約5,050mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JDET タイプ ベーシックモデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,545kg 寸法 幅約5,600mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,200VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type PE タイプ 生化学高速分注モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,130kg 寸法 幅約3,170mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】800VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type DPE タイプ 生化学高速分注モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,280kg 寸法 幅約3,720mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type PET タイプ 生化学高速分注モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,410kg 寸法 幅約3,900mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type DPET タイプ 生化学高速分注モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,560kg 寸法 幅約4,450mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,200VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JPE タイプ 生化学高速分注モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,350kg 寸法 幅約4,870mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JDPE タイプ 生化学高速分注モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,500kg 寸法 幅約5,420mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JPET タイプ 生化学高速分注モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,630kg 寸法 幅約5,600mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,200VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JDPET タイプ 生化学高速分注モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,780kg 寸法 幅約6,150mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,200VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type FE タイプ ラベル貼付子検体搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,205kg 寸法 幅約3,320mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】800VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type DFE タイプ ラベル貼付子検体搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,355kg 寸法 幅約3,870mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type FET タイプ ラベル貼付子検体搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,485kg 寸法 幅約4,050mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type DFET タイプ ラベル貼付子検体搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,635kg 寸法 幅約4,600mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,200VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JFE タイプ ラベル貼付子検体搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,425kg 寸法 幅約5,020mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JDFE タイプ ラベル貼付子検体搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,575kg 寸法 幅約5,570mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JFET タイプ ラベル貼付子検体搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,705kg 寸法 幅約5,750mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,200VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JDFET タイプ ラベル貼付子検体搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,855kg 寸法 幅約6,300mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,200VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type N タイプ 子検体2種類搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,205kg 寸法 幅約3,450mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】800VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type DN タイプ 子検体2種類搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,355kg 寸法 幅約4,000mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type NT タイプ 子検体2種類搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,485kg 寸法 幅約4,180mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type DNT タイプ 子検体2種類搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,635kg 寸法 幅約4,730mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JN タイプ 子検体2種類搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,435kg 寸法 幅約4,850mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JDN タイプ 子検体2種類搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,585kg 寸法 幅約5,400mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JNT タイプ 子検体2種類搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】- 【移載】500元検体/H 以上 重量 約1,715kg 寸法 幅約5,580mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,200VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type JDNT タイプ 子検体2種類搬送モデル 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】500元検体/H 以上 【開栓】500元検体/H 以上 【移載】500元検体/H 以上 重量 約1,865kg 寸法 幅約6,130mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,200VA×2口 【ブレーカー容量】1,500VA×2口
	LabFLEX 3500　type T タイプ その他 処理能力 【1：1分注(ライン分注100%)】- 【1：2分注(ライン分注100%, 仕分け分注100%】- 【開栓】- 【移載】500元検体/H 以上 重量 約540kg 寸法 幅約1,800mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】800VA 【ブレーカー容量】1,500VA
	LabFLEX 3500　type TT タイプ その他 処理能力 【1：1分注(ライン分注100%)】- 【1：2分注(ライン分注100%, 仕分け分注100%】- 【開栓】- 【移載】500元検体/H 以上 重量 約820kg 寸法 幅約2,520mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA 【ブレーカー容量】1,500VA
	LabFLEX 3500　type P タイプ その他 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】- 【開栓】- 【移載】- 重量 約495kg 寸法 幅約1,620mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】600VA 【ブレーカー容量】1,500VA
	LabFLEX 3500　type PT タイプ その他 処理能力 【1：1分注(ライン分注100%)】500元検体/H 以上 【1：2分注(ライン分注100%, 仕分け分注100%】- 【開栓】- 【移載】500元検体/H 以上 重量 約775kg 寸法 幅約2,350mm×奥行約1,110mm×高さ約1,740mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】1,000VA 【ブレーカー容量】1,500VA
	LabFLEX 3500　type D タイプ その他 処理能力 【1：1分注(ライン分注100%)】- 【1：2分注(ライン分注100%, 仕分け分注100%】- 【開栓】500元検体/H 以上 【移載】- 重量 約410kg 寸法 幅約1,620mm×奥行約1,110mm×高さ約1,520mm 電源 【電圧】AC100V±10% 【周波数】50/60Hz 【消費電力】600VA 【ブレーカー容量】1,500VA

シリーズ

検体前処理分注装置　LabFLEX 2600G
